| 型號 | QUICK W5050 | |
| 設備參數 | 設備行程(有效行程) | 500*500mm |
| 錫缸配置 | W5050-S單錫 W5050-2S雙缸Z軸同步 W5050-2S+雙缸Z軸異步 | |
| 電壓 | 3相380V、50Hz/MAX功率28KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 2530*1750*1600(不包含燈塔電腦等) | |
| 總重量 | 約1500Kg | |
| 與上下位機軌道連接通訊方式 | SMEMA標準 | |
| 型號 | QUICK W5050D | |
| 設備參數 | 設備行程(有效行程) | 500*500mm |
| 錫缸配置 | W5050D-S雙焊接模組單錫 W5050D-2S雙焊接模組雙缸Z軸同步 W5050D-2S+雙焊接模組雙缸Z軸異步 | |
| 電壓 | 3相380V、50Hz/MAX功率56KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 4325*1750*1600(不包含燈塔電腦等) | |
| 總重量 | 約2700Kg | |
| 與上下位機軌道連接通訊方式 | SMEMA標準 | |
| 型號 | QUICK W5050T | |
| 設備參數 | 設備行程(有效行程) | 500*500mm |
| 錫缸配置 | W5050T-S三焊接模(mo)組單缸 W5050T-2S+三焊接模(mo)組雙缸Z軸異步 | |
| 電壓 | 3相380V、50Hz/MAX功率84KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 6120*1750*1600(不包含燈塔電腦等) | |
| 總重量 | 約3900Kg | |
| 與上下位機軌道連接通訊方式 | SMEMA標準 | |
| 型號 | QUICK W4040 | |
| 設備參數 | 設備行程(有效行程) | 400*400mm |
| 功能區域 | 單焊區單錫缸 | |
| 電壓 | 三相380V、50Hz/MAX功率24KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 2480*1600*1600(不包含燈塔電腦等) | |
| 總重量 | 約1800Kg | |
| 與上下位機軌道連接通訊方式 | SMEMA標準 | |
| 型號 | QUICK W3030 | |
| 設備參數 | 設備行程(有效行程) | 500*500mm |
| 功能區域 | 單焊區單錫缸 | |
| 電壓 | 三相380V、50Hz/MAX功率28KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 1700mm*1450mm*1500mm(不包含上料臺燈塔電腦等) | |
| 總重量(助焊劑站+預熱站+焊錫站) | 約900Kg | |
| PCB板尺寸 | 40*40-508*508 | |
| PCB板工藝邊尺寸 | 2個平行邊≥3mm,其余2個邊無要求 | |
| 產品上凈空高度 | 80mm | |
| 產品下凈空高度 | 60mm | |
| 型號 | QUICK W2020 | |
| 設備參數 | 設備行程(有效行程) | 400*400mm |
| 錫缸配置 | 單焊區單錫缸+單噴涂+上熱(re)(re)風+氮氣下預熱(re)(re) | |
| 電壓 | 單相220V、50Hz/MAX功率8KW | |
| 氣壓 | 壓縮空氣≥0.6MPa/氮氣≥0.3mpa | |
| 最大外型尺寸總和(WxDxHmm) | 950*1650*1600(不包含燈塔電腦等) | |
| 總重量 | 約750Kg | |
| 與上下位機軌道連接通訊方式 | SMEMA標準 | |
新能源汽車
醫療電子
EMS行業
新能源
航天科工

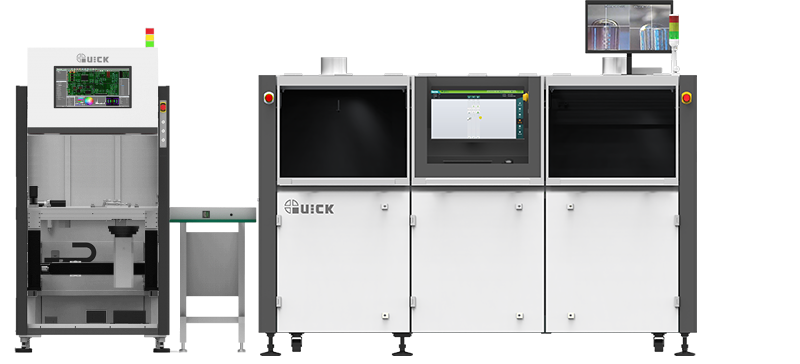

AOI+選擇焊自動返修方案
底部AOI設備的檢查獲得橋接連焊、空洞少錫等NG焊點的不良類別和位置等信息，通過M2M數據交互信息傳遞到下站的選擇性波峰焊設備，自動調用修補焊接工藝參數，自動修補PCB上(shang)的焊接(jie)不良。
新能源汽車/新能源焊接高可靠性方案
選擇性波(bo)峰焊(han)設(she)備是PCBA-DIP高(gao)可靠(kao)性焊(han)接(jie)的(de)代名詞(ci)，隨著新能(neng)源(yuan)汽車智能(neng)化、電氣化的(de)蓬勃發(fa)展(zhan)及光伏、風電等新能(neng)源(yuan)的(de)核心(xin)部件(jian)逆(ni)變器應用大量增加，高(gao)功率部件(jian)例如 IGBT 應用需求越來越多，高(gao)熱能(neng)和可靠(kao)性焊(han)接(jie)工藝成為剛(gang)需，公司迭(die)代開發(fa)系列選擇性波(bo)峰焊(han)具備熱沖擊小、透錫率高(gao)、清潔度高(gao)等工藝特(te)點，結(jie)合視覺引導(dao)、易學易用的(de)軟件(jian)界面滿足以上各類可靠(kao)性焊(han)接(jie)工藝要(yao)求。
IGBT功率模塊焊接組裝解決方案
· 重載(zai)軌道回流系統
· 大功(gong)率電磁(ci)泵搭載定(ding)制噴咀(ju)
· 可實現多(duo)種帶殼(ke)體IGBT焊接工(gong)藝需求
· 視覺定位系統，板彎測高模塊，高可靠性焊接保障
