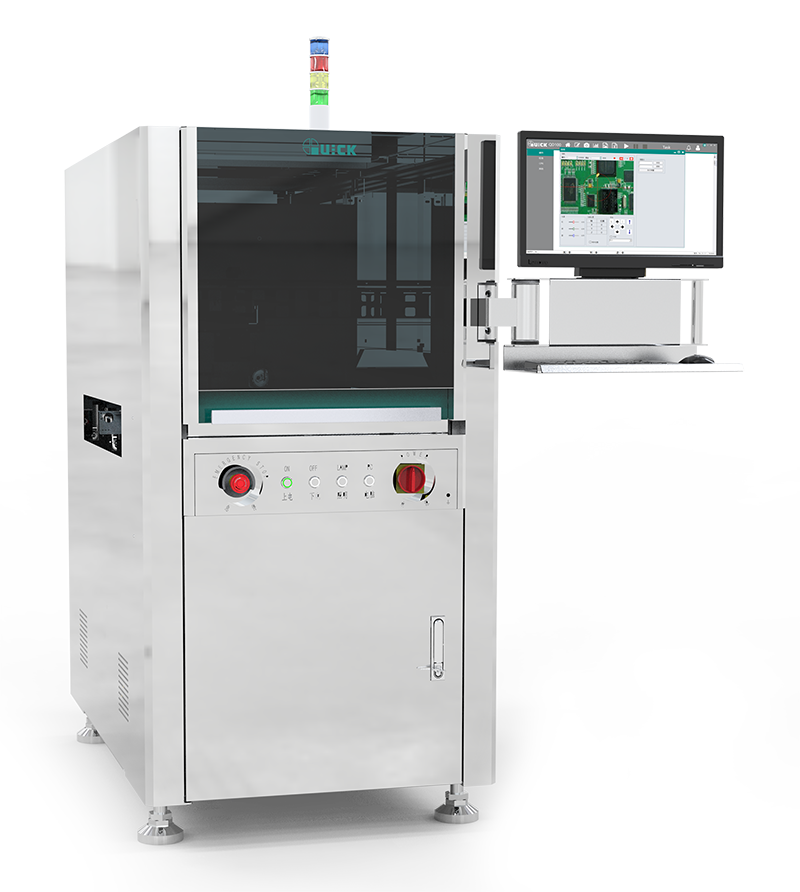

| 功能配置 | QS800H | QM800 |
| 重復精度 | XYZ：10μm@3σ | XYZ：10μm@3σ |
| 定位精度 | XY：30μm@3σ | XY：15μm@3σ |
| 最大速度 | XY：1000ｍｍ/s | XY：1200ｍｍ/s |
| 加速度 | XY：1.0g | XY：1.5g |
| 驅動系統 | XYZ伺服電機 | XY直線電機+Z伺服電機 |
| 外型尺寸 | L=1310mm 、W=800mm 、H=1530mm | L=1310mm 、W=800mm 、H=1530mm |
| 設備重量 | 750kg | 1200kg |

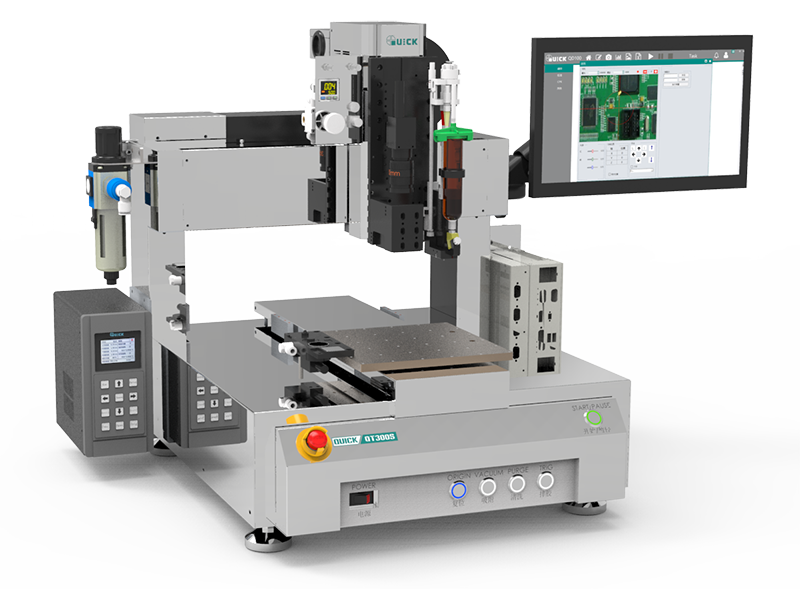

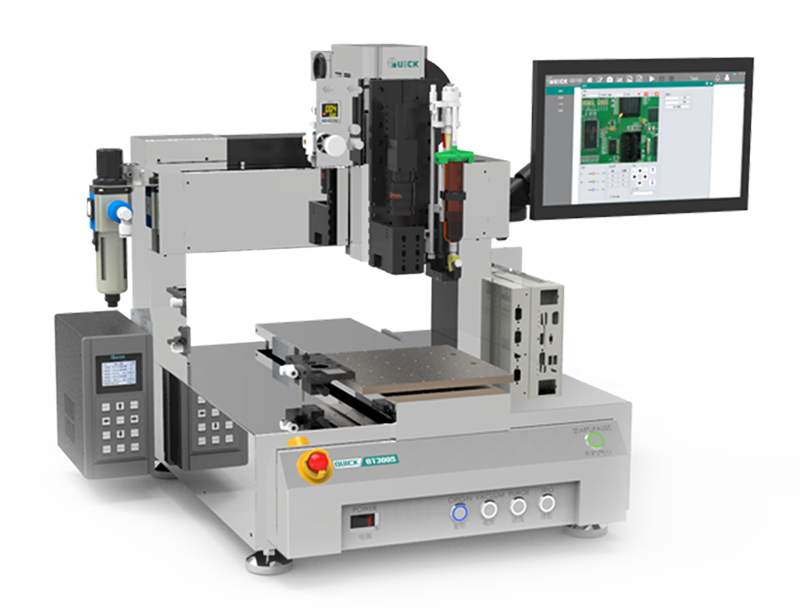

| 功能配置 | QT300S | QT400A |
| 重復精度 | XY：5μm@3σ Z：10μm@3σ | XY：5μm@3σ Z：10μm@3σ |
| 定位精度 | XY：25μm@3σ | XY：25μm@3σ |
| 最大速度 | 1000/1000/300 | 1000/1000/300 |
| 加速度 | 1.0ｇ/1.0ｇ/0.5ｇ | 1.0ｇ/1.0ｇ/0.5ｇ |
| 驅動系統 | 伺服電機+高精密絲桿模組 | 伺服電機+高精密絲桿模組 |
| 外型尺寸 | 98kg | 120kg |
| 設備重量 | 528*590*630 | 628*690*630 |

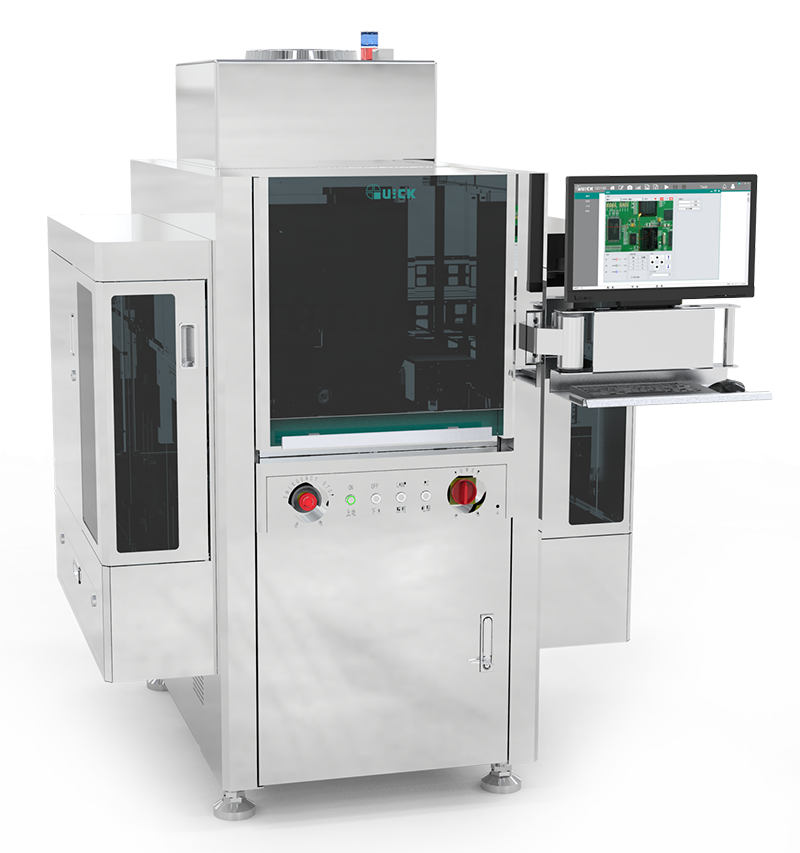

| 功能配置 | QM800A 百級無塵（千級車間） |
| 重復精度 | XYZ：10μm@3σ |
| 定位精度 | XY：15μm@3σ |
| 最大速度 | XY：1200ｍｍ/s |
| 加速度 | 1.5ｇ |
| 驅動系統 | XY直線電機+Z伺服電機 |
| 外型尺寸 | L=1310mm 、W=1560mm 、H=1850mm |
| 設備重量 | 1300kg |
| 功能配置 | QS800S | QM800S | QT300S |
| 重復精度 | XYZ：10μm@3σ | XYZ：10μm@3σ | XY：5μm@3σ Z：10μm@3σ |
| 定位精度 | XY：30μm@3σ | XY：15μm@3σ | XY：25μm@3σ |
| 最大速度 | XY：1000ｍｍ/s | XY：1200ｍｍ/s | XY：1000/1000/300ｍｍ/s |
| 加速度 | XYZ：1.0g/1.0g/0.5g | XYZ：1.5g/1.5g/0.5g | XYZ：1.0g/1.0g/0.5g |
| 驅動系統 | XYZ伺服電機 | XY直線電機+Z伺服電機 | 伺服電機+高精密絲桿模組 |
| 外型尺寸 | L=1310mm 、W=800mm 、H=1530mm | L=1310mm 、W=800mm 、H=1500mm | 528*590*630 |
| 設備重量 | 750kg | 1200kg | 98kg |

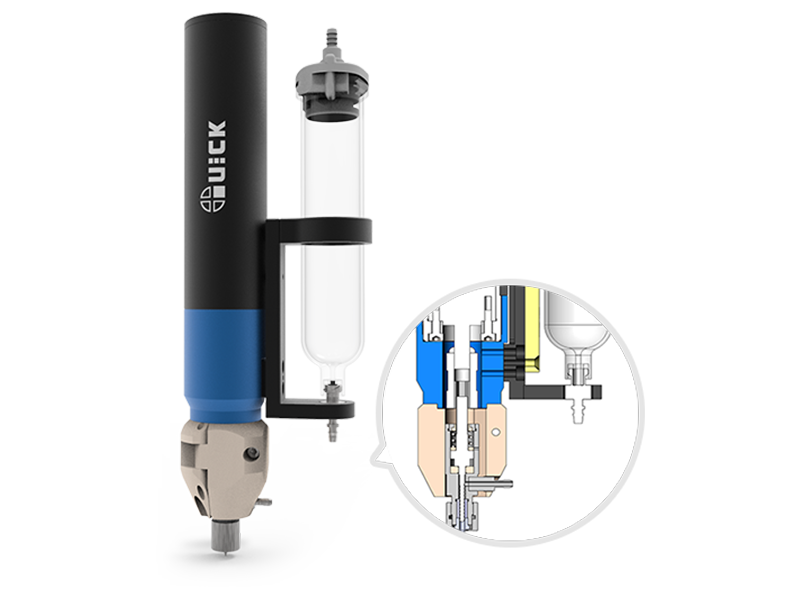

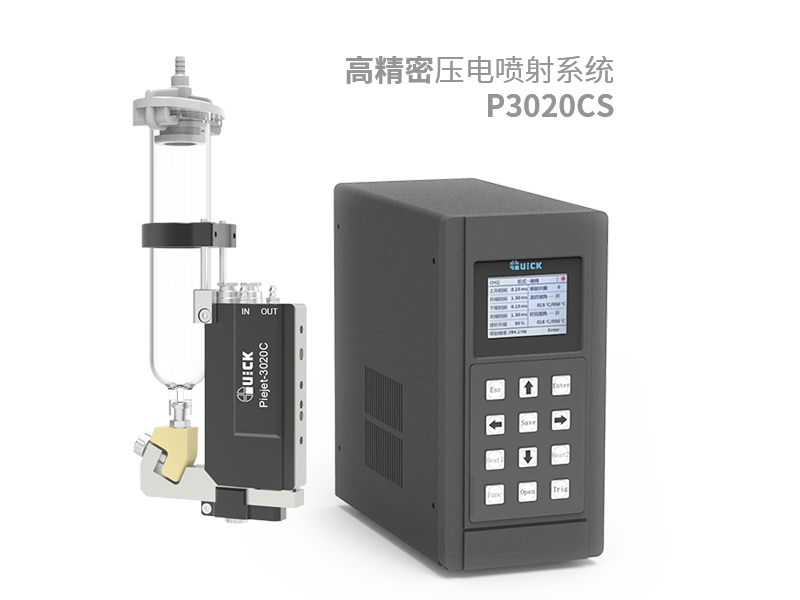

| P3020C壓電噴射閥性能參數 | |
| 最大工作頻率 | 1000 Hz |
| 最小點直徑 | 0.2mm |
| 最佳粘度范圍 | 1～200000Cps |
| 外形尺寸 | 77mm×25mm×126mm |
| 重量 | 400g |
| 可接針筒規格 | 10cc、30cc、50cc |
| 密封件 | 耐腐蝕，耐高溫材料 |
| 最高加熱溫度 | 20-80℃ |
| 專注流體應用： | 底部填充（underfill） 引腳包封（pin encapsulation） 精密涂覆（conformal coating） 邦定（edge/corner bonding） 表面貼裝（surface mounted package） 圍壩填充（dam&fill） 點紅膠 FPC元器件補強 油脂 |
| 規格 | 參數 |
| 外形尺寸 | 37*90*85mm |
| 重量 | 230g |
| 流體進料口 | Luer魯爾接頭 |
| 螺桿類型 | P2, P2.5, P3.0 |
| 材料粘度范圍 | 6,000-1,300,,000 cps |
| 重復精度 | ±3.0% |
| 應用膠黏劑 | 錫膏 導熱膠，導電銀漿 UV膠 油脂 硅膠 環氧膠... |

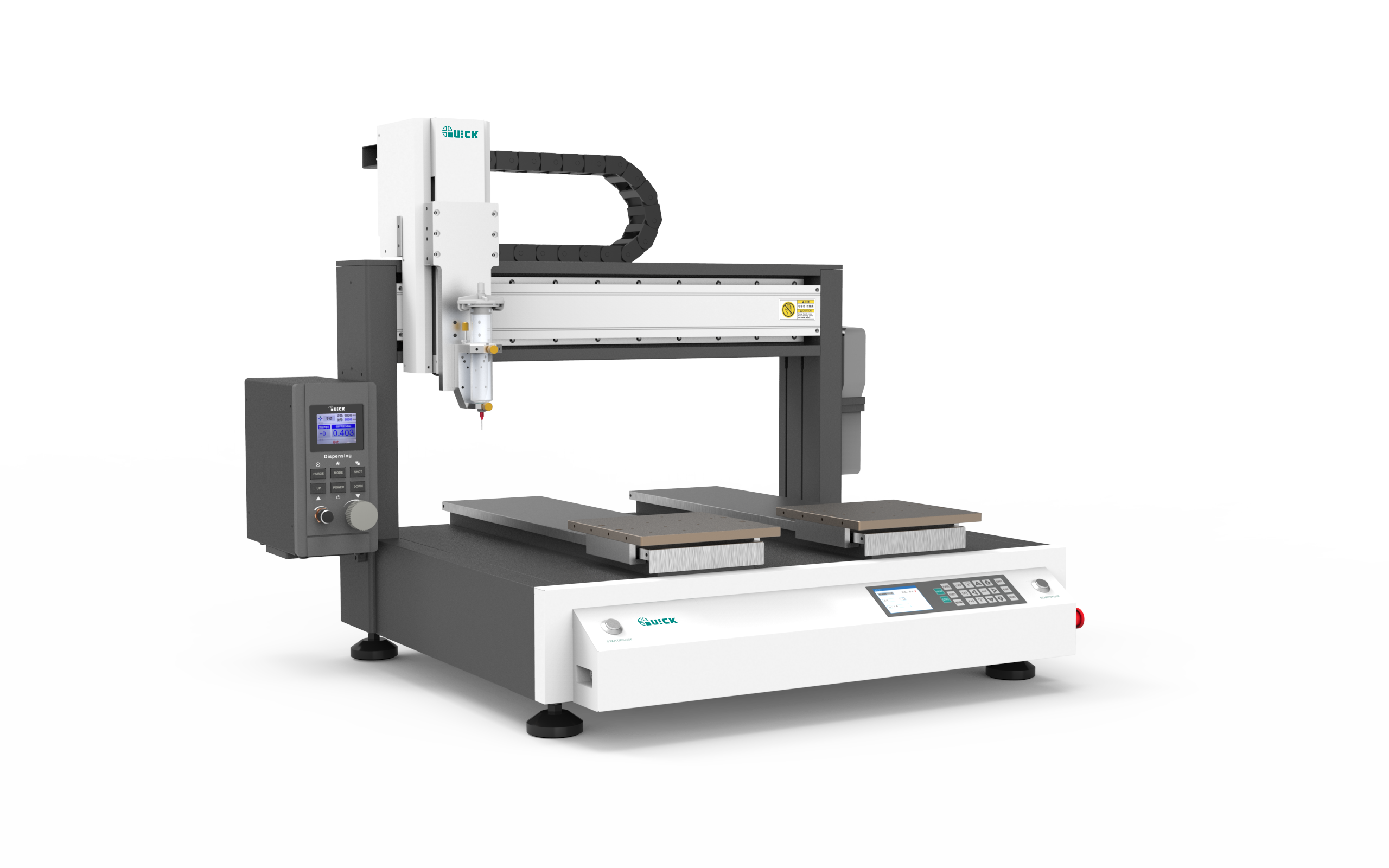

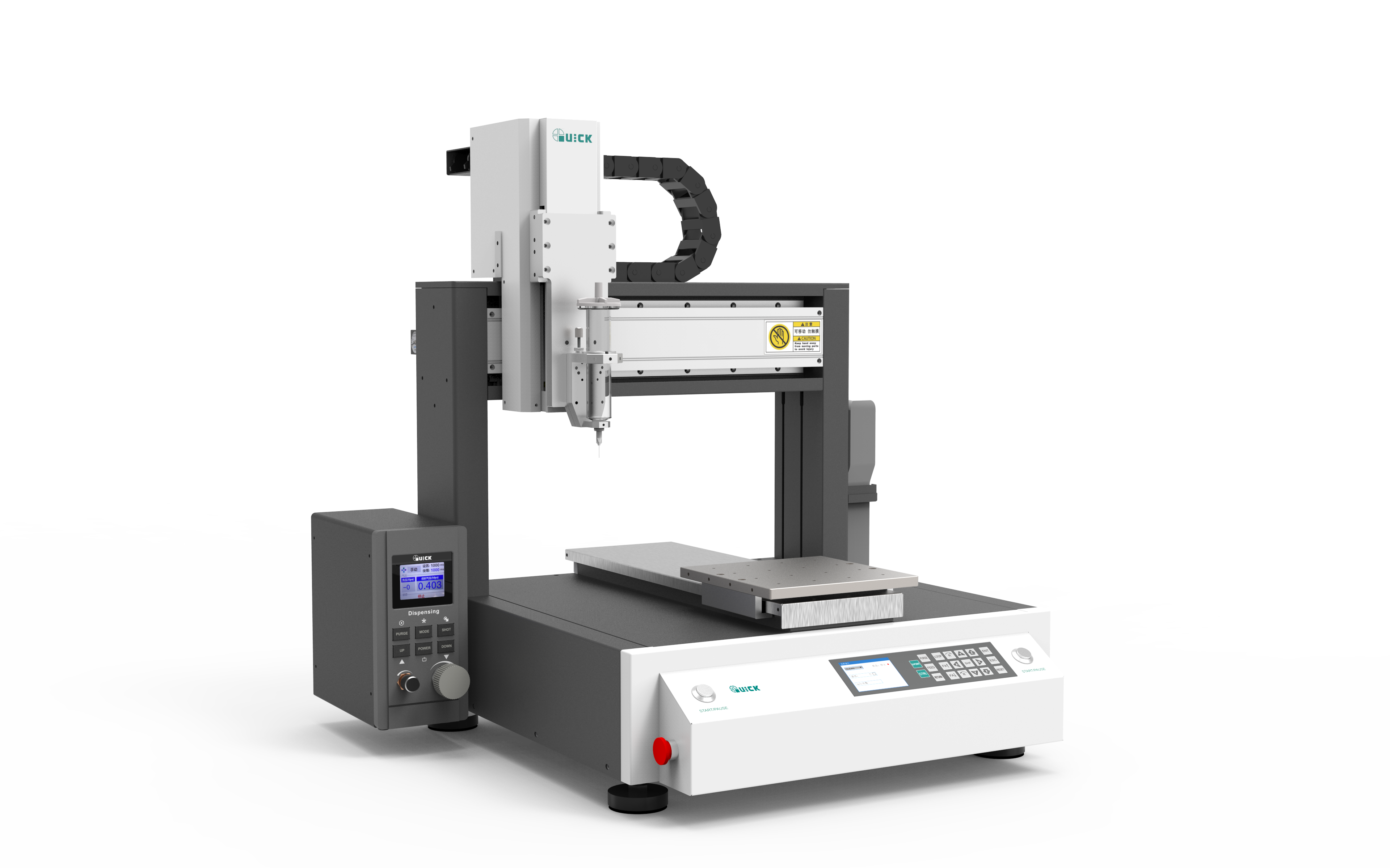

| 型號 | QUICK ET8383 | QUICK ET8483 | |
機臺電源 | 100~240VAC | 100~240VAC | |
電機控制軸數 | 3軸 | 3軸 | |
軸動范圍 | X/Y/Z軸 | 300/300/100 mm | 400/400/100 mm |
軸動速度范圍 | X/Y軸 | 0.1～600 （mm/sec） | 0.1～600 （mm/sec） |
Z軸 | 0.1～300 （mm/sec） | 0.1～300 （mm/sec） | |
重復位置精度 | X/Y/Z軸 | ±0.01 mm | ±0.01 mm |
負載重量(liang) | 平臺 | 8 Kg | 8 Kg |
機頭（Z軸） | 2 Kg （步進(jin)電機+皮帶） | 2 Kg （步進電機+皮帶(dai)） | |
速度控制 | 三維直(zhi)線、圓弧(hu)插(cha)補，帶速(su)度(du)前瞻的自動升降速(su)處理 | ||
示教文件容量 | 最(zui)多999個(ge)文件(jian)，最(zui)多60000個(ge)點(dian) | ||
加工文件容量 | 最多255個文件 | ||
使用環境 | 溫 度 | 0～40℃ | |
濕 度 | 20％～90％（無結露） | ||
外形尺寸W×D×H | 650*610*650mm | 750*710*650mm | |
重量 | 36kg | 48kg | |
型號(hao) | QUICK ET8583YA | |
機臺電源 | 100~240VAC | |
電機控制軸數 | 3軸 | |
軸動范圍 | X/Y/Z軸 | 500/400/100mm |
軸動速度范圍 | X/Y軸 | 0.1～800 （mm/sec） |
Z軸 | 0.1～300 （mm/sec） | |
重復位置精度 | X/Y/Z軸 | ±0.01 mm |
負載重(zhong)量 | 平臺 | 8 Kg |
機頭（Z軸） | 2 Kg （步進電機(ji)+皮帶(dai)） | |
速度控制 | 三維直線(xian)、圓弧插補，帶速(su)度前瞻的自動升降速(su)處理 | |
示教文件容量 | 最多999個(ge)文件(jian)，最多60000個(ge)點 | |
加工文件容量 | 最多255個文件 | |
使用環境 | 溫 度 | 0～40℃ |
濕 度 | 20％～90％（無(wu)結露） | |
外形尺寸W×D×H | 840*760*655（mm） | |
型號 ; | QUICK ET8484 | |
機臺電源 | 100~240VAC | |
電機控制軸數 | 4軸 | |
軸動范圍 | X/Y/Z/R 軸(zhou) | 400/400/100mm*±180° |
軸動速度范圍 | X/Y軸 | 0.1～600 （mm/sec） |
Z軸 | 0.1～300 （mm/sec） | |
重復位置精度 | X/Y/Z軸 | ±0.01 mm |
負載重(zhong)量 | 平臺 | 8Kg |
機頭（ZR軸） | 3Kg （步進(jin)電機+精密滾(gun)珠絲(si)桿） | |
速度控制 | 三維直線、圓(yuan)弧(hu)插補，帶(dai)速(su)(su)度前瞻的自動升降速(su)(su)處理 | |
示教文件容量 | 最(zui)多(duo)999個(ge)(ge)文件，最(zui)多(duo)60000個(ge)(ge)點 | |
加工文件容量 | 最多255個文件 | |
使用環境 | 溫 度 | 0～40℃ |
濕 度 | 20％～90％（無結露） | |
外形尺寸W×D×H | 690*765*836mm | |
重量 | 49kg | |
型號(hao) | QUICK ET8J493SF | |
機臺電源 | 100~240VAC | |
電機控制軸數 | 3軸 | |
軸動范圍 | X/Y/Z 軸 | 400/400/100 mm |
軸動速度范圍 | X/Y軸 | 0.1～800 （mm/sec） |
Z軸 | 0.1～300 （mm/sec） | |
重復位置精度 | X/Y/Z軸 | ±0.01 mm |
負載重量 | 平臺 | 8Kg （伺(si)服電機(ji)+精密滾(gun)珠絲桿） |
機頭（Z軸） | 5Kg （伺服電(dian)機(ji)+精密滾珠(zhu)絲(si)桿） | |
速度控制 | 三維直線(xian)、圓弧插補(bu)，帶速度前瞻的自動升降速處理 | |
示教文件容量 | 最(zui)多999個文件，最(zui)多60000個點 | |
加工文件容量 | 最多255個文件 | |
使用環境 | 溫 度 | 0～40℃ |
濕 度 | 20％～90％（無結露） | |
外形尺寸W×D×H | 800*750*655mm（不含顯示器(qi)支(zhi)架） | |
重量 | 67kg | |
引腳包封&精密涂覆
底部填(tian)充(chong)&堆棧封裝POP
點錫膏&紅膠
窄邊框點膠
MiniLed應用
FPC&PCB元器件補強
輔(fu)助焊接：點Flux/助焊膏
CCM/VCM應用
Bonding

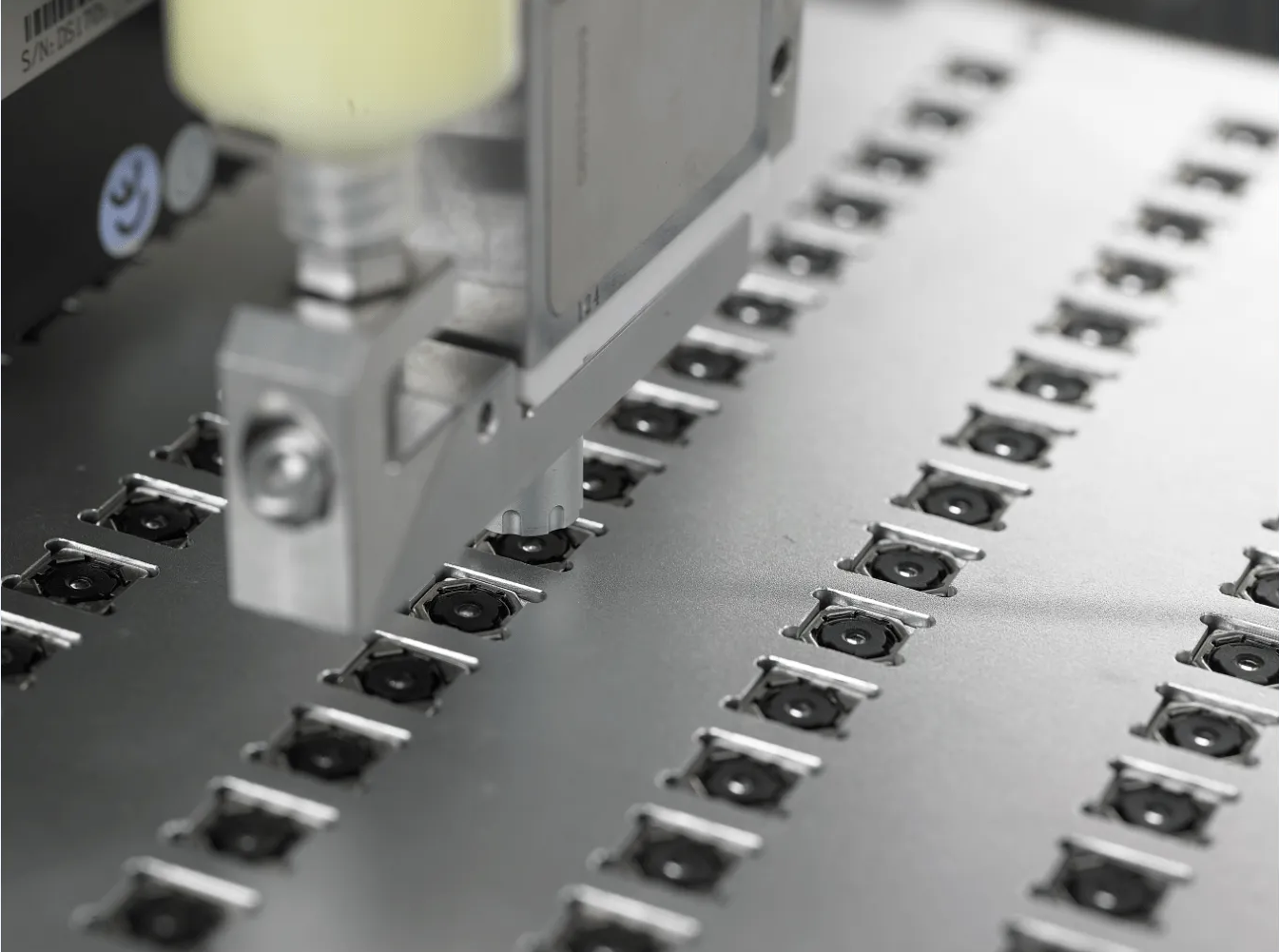

CCM/VCM精密點膠解決方案
智(zhi)(zhi)能終(zhong)端、AR/VR智(zhi)(zhi)能穿戴、新能源(yuan)汽車智(zhi)(zhi)能駕(jia)駛、智(zhi)(zhi)能家居等行業的蓬勃發展促(cu)使CCM/VCM市(shi)場需求量劇增，CCM模(mo)(mo)組生產制程(cheng)中點(dian)(dian)膠(jiao)(jiao)工藝廣泛應(ying)用，如脖子膠(jiao)(jiao)，逃氣(qi)孔點(dian)(dian)膠(jiao)(jiao)，蘑菇頭點(dian)(dian)膠(jiao)(jiao)，花瓣點(dian)(dian)膠(jiao)(jiao)，FPC補(bu)強(qiang)；VCM馬達Pin腳焊點(dian)(dian)的點(dian)(dian)膠(jiao)(jiao)保護；雙攝(she)三攝(she)支架縫(feng)隙點(dian)(dian)膠(jiao)(jiao)以及(ji)模(mo)(mo)組防塵防水點(dian)(dian)膠(jiao)(jiao)等應(ying)用
· 膠(jiao)水復檢，杜(du)絕批量不良
· 全自動彈夾式自動上下(xia)料
· 采用輪廓識別，無(wu)需Mark定位
· 傾斜式點(dian)膠(jiao)，滿足多角度應用需求
· 進板(ban)狀態檢測，避免因產品(pin)變形導致的撞(zhuang)擊

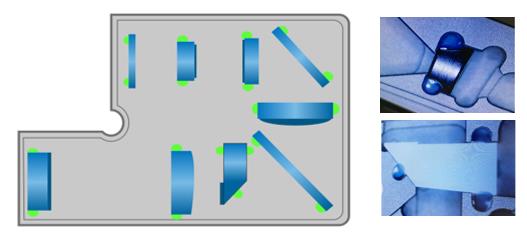

智能駕駛ADAS之激光雷達精密點膠解決方案
激光雷(lei)達鏡(jing)片(pian)固(gu)定點膠行業(ye)應(ying)用：
· 對多片不同鏡片在(zai)不同位置進(jin)行UV膠(jiao)的點膠(jiao)固定；
· 點膠(jiao)品質要求高，不(bu)允許(xu)有任何散點和溢(yi)膠(jiao)現象(xiang)；
· 產品治具落(luo)差大，需(xu)要(yao)兼顧不同臺階面(mian)的點膠(jiao)要(yao)求，配(pei)置(zhi)激光測高，保證點膠(jiao)穩定性(xing)；
· 產品種類(lei)多，滿足多產品的快速靈活換線(xian)生產；
· 設備滿(man)足百(bai)級(ji)潔凈環境等級(ji)。
Mini-LED背光精密點膠解決方案
圍(wei)壩(ba)&填充工藝
前(qian)道(dao)工(gong)序(xu)：固晶+回流
Lens點膠工藝
前(qian)道工序：固晶+回流(liu)
FPC與PCB焊接(jie)前，進行(xing)點Flux&錫膏工藝
后(hou)道工序：FPC熱壓焊
FPC UV補強工(gong)藝

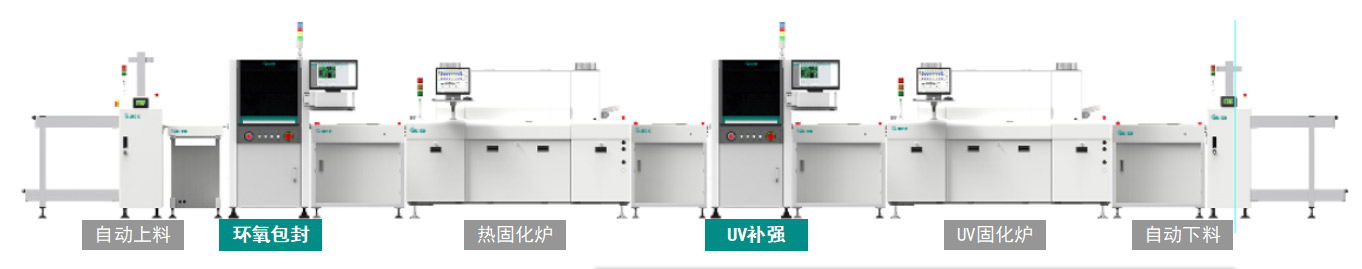

元器件包封/補強精密點膠解決方案
| · 三防：防霉菌、防鹽霧、防潮濕 | · 加固元器件，使元器件有一定的抗震能力 |
| · 加固焊腳/引腳，使元器件焊腳/引腳更穩固 | · 特殊位置不允許沾膠，溢膠寬度需控制在一定范圍內 |
| · 做整體包封工藝的元器件需被膠水完全包裹住，不能有漏空的位置； | · 做引腳/焊腳包封工藝元器件，引腳/焊腳需被膠水包裹住。 |

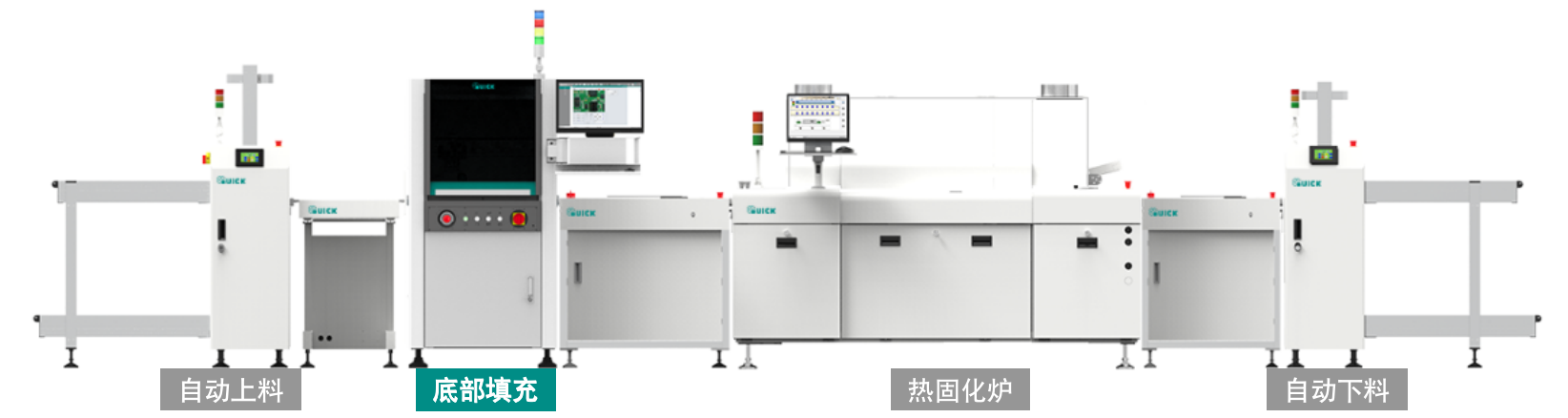

底部填充 Underfill 精密點膠解決方案
· 施膠方式：單邊/L型/U型；
· 膠重控(kong)制：膠重線規劃施膠；
· 時鐘(zhong)控制：定時間隔重復施膠；
· 旋轉傾斜施膠：滿足更小溢(yi)膠寬度要求。

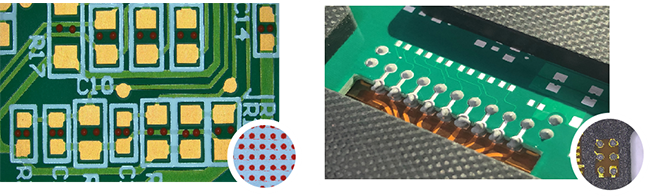

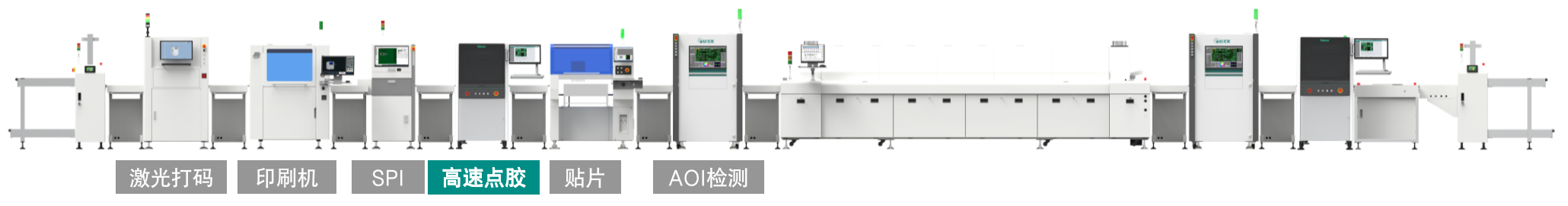

SMT紅膠 & 錫膏精密點膠解決方案
| · 點紅膠工藝主要作用是增加元器件的粘接性，防止元器件在過爐過程中出現位移、脫落，以及增加大元器件的牢固性，主要應用于SMT貼片、波峰焊工藝。 · 點錫膏(gao)是(shi)焊接的(de)(de)前道(dao)工藝，主要應用于空(kong)間(jian)受限無法(fa)印刷錫膏(gao)的(de)(de)SMT元件與(yu)PCB焊接、FPC與(yu)FPC焊接、FPC上通孔插件的(de)(de)焊接以及FPC與(yu)過孔PCB等(deng)焊接工藝前的(de)(de)錫膏(gao)噴(pen)涂。 · 膠量控制、出膠一致性、高效率運(yun)行(xing)下品質(zhi)穩定性； · 設備穩定性(xing)，滿足高速(su)度飛行作業需求。 |
